LabScribe 2.0

Présentation

BIOSEB propose des systèmes de recherche physiologique pour une large variété d'applications, comme les études cardiovasculaires, la pression sanguine, l'électrophysiologie cardiaque, les études hémodynamiques des systèmes pulmonaires et coronaires, les études de tissus isolés en bain d'organe, les études épithéliales, ainsi que de nombreuses applications de neurophysiologie.

L'acquisition et l'affichage de données dans le logiciel principal, LabScribe, est simple et direct. Il autorise l'utilisation d'unités réelles et un affichage du temps découplé du taux d’échantillonnage. Vous pouvez afficher jusqu'à 1,000,000 de points par voie à l'écran. Des outils de défilement, de zoom avant et arrière, couplés à une liste navigable de fonctions utilisateur, facilitent la recherche dans de larges plages de données. Il est bien sûr possible d'imprimer ou d'exporter n'importe quelles données affichées dans le logiciel.

Principe de fonctionnement Analyse Bien que le processus d'acquisition ait été rendu quasiment transparent, la véritable force des systèmes de recherche iWorx réside dans les routines analytiques pouvant être appliquées aux données. Le logiciel LabScribe, fourni avec le matériel iWorx, présente une large palette d'outils d'analyse intégrés. Il peut réaliser à la fois les opérations simples, directes et générales et les routines verticales et complexes que vous êtes le seul à utiliser. Il en résulte un outil d'analyse puissant, qui peut être immédiatement mis en œuvre pour travailler sur vos données, ou personnalisé pour la réalisation d'analyses très spécifiques et complexes. L'analyse des données dans LabScribe est divisée en cinq catégories. Chaque type d'analyse couvre un domaine analytique spécifique: • Analyses du premier type : Transformations Onde-à-Onde • Analyses du deuxième type : Données réduites • Analyses du troisième type : Données réaffichées • Analyses du quatrième type : Conditions de Données détectées • Analyses du cinquième type : Scriptage

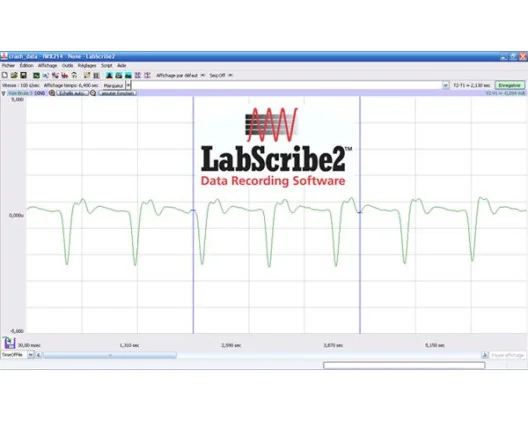

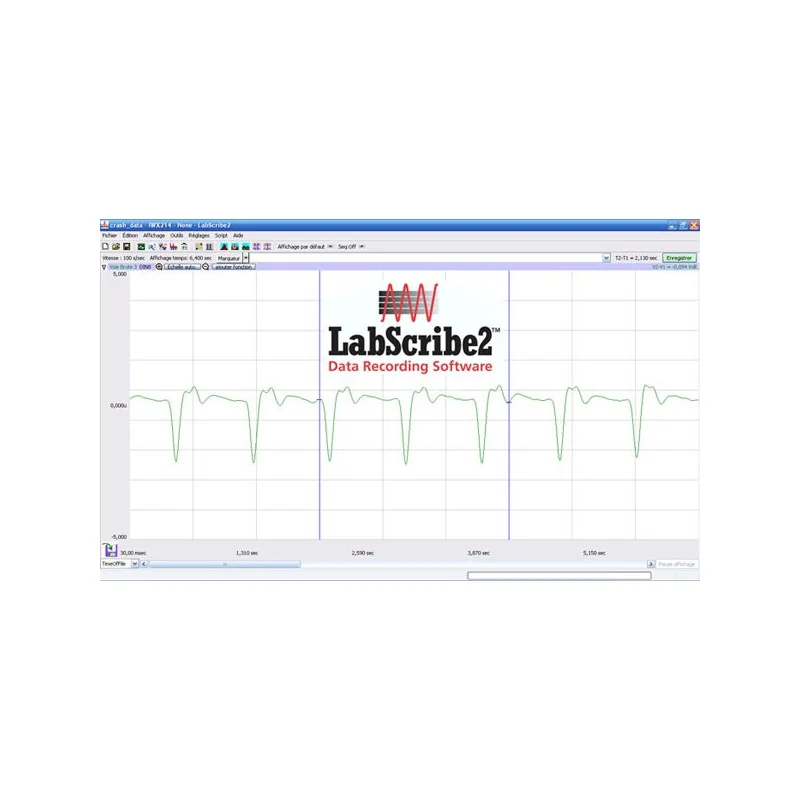

Enregistrement cardiovasculaire et hémodynamique (Cliquer pour agrandir)

Contrôle

La combinaison du logiciel LabScribe et du matériel iWorx vous offre un meilleur contrôle, plus précis, de votre environnement expérimental :
• Double CNA : LabScribe vous permet de programmer deux sorties analogiques indépendantes. Elles peuvent être utilisées comme sorties de stimulateur indépendantes, ou pour les contrôles linéaires à l'aide de pompes et autres matériels contrôlable par tension analogique. Les protocoles intégrés incluent les impulsions, les pas, les trains d'ondes et les courants continus. Les deux sorties peuvent être combinées pour la création de protocoles plus complexes.
• Entrées digitales : Le logiciel LabScribe permet de configurer jusqu'à huit entrées digitales. Données brutes, fréquence de comptage et temps d'ouverture peuvent être affichés en temps réel.
• Sorties digitales : Le logiciel LabScribe permet de configurer jusqu'à huit sorties digitales. Les sorties digitales peuvent être utilisées pour contrôles des valves et relais à l'intérieur du dispositif expérimental, ou peuvent être configurées en parallèle pour le contrôle de périphériques séries.

Les séquences de sortie correspondant à des événements peuvent être créées depuis le générateur de séquences simple d'utilisation, qui peut inclure à la fois les sorties analogiques et numériques. Les séquences sont enregistrées dans le programme LabScribe et peuvent être appelées manuellement ou automatiquement.


Fonctionnalités principales

• Fenêtre XY et fenêtre FFT
• Possibilité de définir le texte par défaut du journal
• Contrôle d'offset dans la fenêtre principale
• Boutons-icônes pour l'échelle automatique, les zooms avant et arrière et la pleine échelle dans le mode de recherche
• Marquage automatique des réponses dosées
• Affichage et masquage des marqueurs
• Application des unités à tous les blocs
• Possibilité de modifier l'affichage du temps pendant l'acquisition des données
• Échelle automatique avec zoom avant et arrière
• Compatible MacOS X, Linux (début 2007) et Windows
• Les fonctions peuvent être appliquées à d'autres fonctions
• Jusqu'à 128 voies traitées peuvent être enregistrées
• Le nouveau gestionnaire de vues permet de créer une infinité de vues et de montrer jusqu'à 64 voies simultanément
• Le voltmètre est indépendant des voies dans la fenêtre principale
• Passage du mode de prévisualisation au mode d'enregistrement. Dans le mode de prévisualisation, les données sont affichées mais non enregistrées
• L'affichage des données enregistrées peut-être interrompu momentanément, pendant que l'acquisition et l'enregistrement sur le disque se poursuivent
• Le format d'affichage peut être personnalisé (couleurs, polices, largeur de trait)
• Séquences : a) Démarrer / interrompre l'acquisition b) Afficher des messages
• Les événements peuvent être déclenchés par des conditions de données : flanc montant, flanc descendant, intervalle, hors intervalle
• Barre d'outil de stimulateur améliorée
• Affichage du journal en parallèle de n'importe quelle autre fenêtre
• Gestionnaire de réglages amélioré
• Voie de marqueurs en affichage XY, qui permet l'identification rapide des points remarquables
• Dans le mode Oscilloscope, affichage multi-voies des balayages sélectionnés
• Gestionnaire de balayage de l’oscilloscope
• Nouvelles fonctions : moyenne dynamique, lissage de Savitsky-Golay, calculs périodiques (dp/dt max., dp/dt min, dp/dt moy.)
