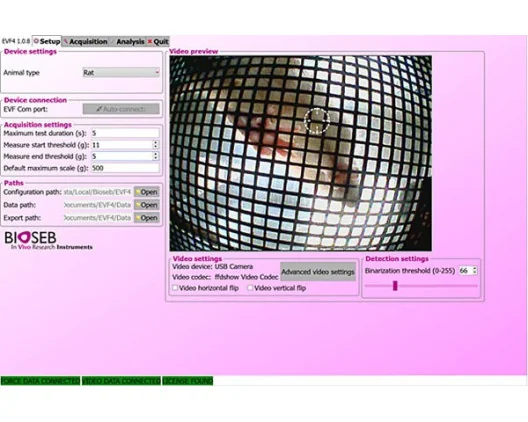

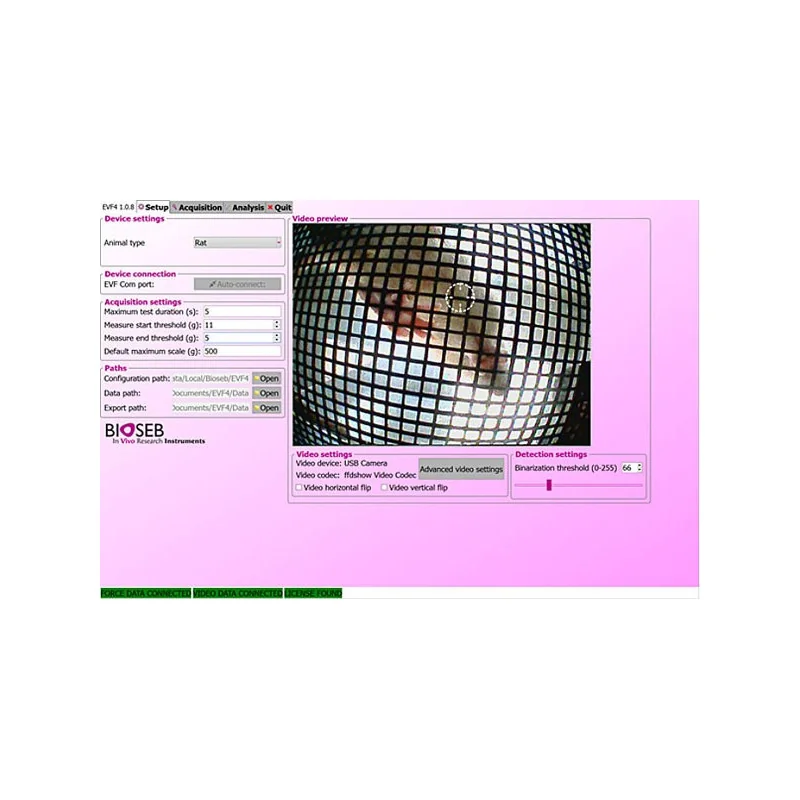

Electronic Von Frey - Screenshot from the new software with embedded camera

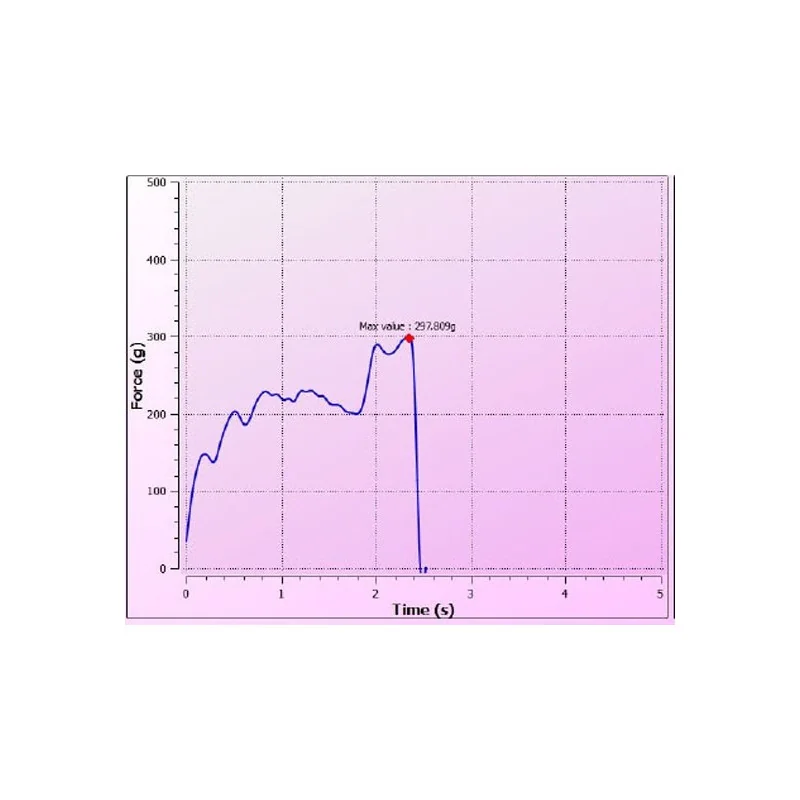

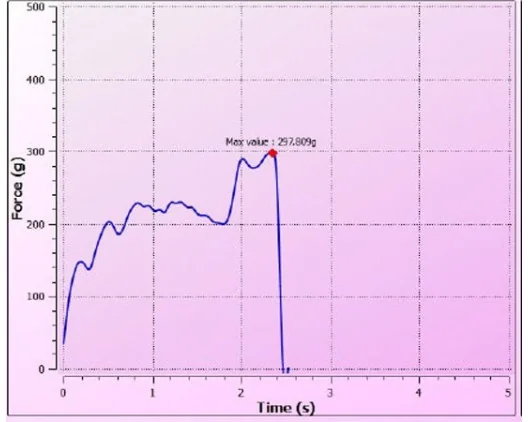

Electronic Von Frey - Live display of the force curves
Previous
Next
0 Citations

Von Frey Électronique 5 avec caméra intégrée

Référence : BIO-EVF5
Catégorie : Douleur - Allodynie/Hyperalgésie Mécanique

Dernière évolution du test de Von Frey Electronique Bioseb dédié à la mesure du seuil de sensibilité par stimulation sous la patte des rongeurs.

L'EVF5 intègre une caméra embarquée au niveau de la zone de stimulation et fonctionne avec un nouveau logiciel dédié révolutionnaire

Instrument for ratsInstrument for mice

Brochure

icone-pres.gifPrésentation

Nouveau logiciel EVF (Von Frey Électronique) avec vidéo integrée
Nouveau logiciel EVF avec vidéo integrée

16 ans après la création du premier Von Frey Electronique de Bioseb, nous révolutionnons l’utilisation de ce test standard pour la mesure du seuil de sensibilité à la douleur mécanique chez les rongeurs (rats et souris).

Bien connu pour ses difficultés d’utilisation lorsque l’on veut stimuler sous la patte des rongeurs, le test de Von Frey Electronique est généralement critiqué par les opérateurs pour les troubles liés au fait de devoir se pencher et pour la position inconfortable à maintenir pour effectuer son geste. Malgré l’utilisation de postes de travails adaptés (sièges bas, stands surélevés...), la manipulation reste difficile, voire douloureuse lorsque répétée sur un grand nombre d’animaux.

Afin d’y remédier, nous avons intégré une caméra au niveau de la poignée d’utilisation de notre appareil pour pouvoir filmer directement par-dessous les pattes. Couplé à l’utilisation d’un logiciel dédié, nous avons repensé la manière dont l’opérateur peut se positionner pour effectuer le test.

Utilisé sur une tablette tactile, le logiciel EVF 5 permet ainsi de visionner le flux vidéo en temps réel sans que l’opérateur ait à se pencher. De plus, il intègre l’ensemble des fonctionnalités qui peuvent être recherchées pour ce test :
• La gestion des listes d’animaux.
• L’affichage en temps réel de la courbe de force en fonction du temps pour améliorer son geste et la reproductibilité des mesures.
• Un tableau permettant d’assigner une mesure à la patte correspondante, directement en cliquant sur l’écran tactile.
• Une relecture à la fois des vidéos et de la courbe de force pour chacune des mesures afin d’éliminer celles qui ne conviennent pas.
• Un export des résultats dans un tableau Excel.

icone-oper.gifPrincipes de fonctionnement

Composé d’une poignée de stimulation reliée à une tablette tactile intégrant un logiciel dédié, l’appareil est pensé pour que l’opérateur n’ait pas à se pencher et puisse avoir un environnement complet pour le Test de Von Frey.

L’opérateur crée une expérience sur le logiciel dédié et paramètre sa liste d’animaux ainsi que les différentes pattes qu’il souhaite stimuler (généralement pattes arrières). Il peut ensuite démarrer le test en prenant en main la poignée de stimulation et observe sous les pattes des rongeurs directement à travers le flux vidéo sur la tablette tactile et non en se penchant sous les pattes.

La stimulation est généralement effectuée sur les pattes arrières du rongeur. Le retrait de la patte causé par la stimulation mécanique est enregistré comme la réponse à ce stimulus. Lors de la mesure, l’opérateur peut suivre en direct et ainsi adapter la force appliquée en fonction du temps.

La force maximale appliquée avec l’appareil, correspondant à la valeur nécessaire pour le retrait de la patte, est sauvegardée par le système. L’opérateur peut directement décider de valider cette mesure en cliquant sur l’écran tactile (voir photo dans la partie logiciel ci-dessous) ou relancer la mesure avec une nouvelle stimulation.

icone-supplied.gifLivré avec

• 1 Mallette
• Une pédale à pied pour la mise à zéro au démarrage du test en gardant les 2 mains libres
• 10 Pointes de mesure jetables de 0,5 mm de diamètre
• Une pointe ressort pour seuils de 0-10 grammes

BIO-EVF5

Fiche technique

Mémoire interne
jusqu'à 100 valeurs
Alimentation
secteur 220-240V (autres voltages sur demande)
Plage
0-500 grammes (5N
Résolution
0.1 gramme
Applications
Arthrite & Arthrose
Cognitive performance
Douleur
Fonctions de motricité générale
Métabolisme
Neurodégénérescence
Système Nerveux Central (SNC)
Système sensoriel
Thématiques transversales
Troubles de l'humeur
Précision
+/-0.25% de la plein échelle ( +/- 1,25g)
